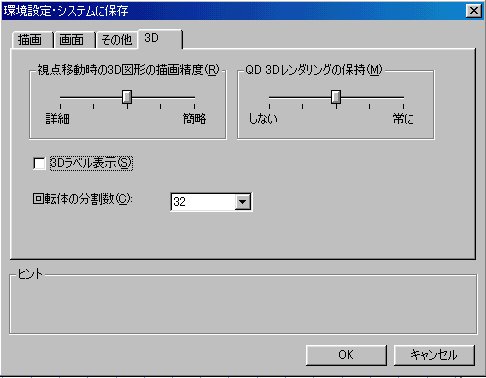

【3D】
◆3Dラベル表示：3D座標軸にX、Y、Zのラベルを表示／非表示
●回転体の分割数：3D回転体のセグメントの数。数が多いほど
図形はより円に近づく。コンピューターの
メモリ容量とCPU能力に依存します。
●視点移動時の3D図形の描画精度：
スライドバーで描画精度をコントロール。
ウォークスルーやフライオーバーツール
を使用した時の描画精度。
●QD3Dレンダリングの保持：
QD3Dレンダリング情報を保持してレンダ
リング速度を向上します。
【その他】
◆サウンド効果：作業記録の作成と保存。
◆ログファイルを作成：作業記録の作成と保存。
◆保存警告設定：書類保存の時間間隔の設定。
◆Vector Scriptの警告を表示：
Vector Scriptの作成及び実行中に警告を表示。
◆取り消し不可の警告を表示：取り消しできない処理に警告。
●取り消し回数を設定：
編集メニューの【取り消し】を実行できる回数。
●パレットの配置：パレットを除けて作図ウィンドウを開きます。
デフォルトは【用紙の両側】。
*普段は【ルーラー】、【スクロールバー】、
【拡大時に線の太さを表示】にチェック
を入れます。
【画面】
◆ルーラー：ルーラー（定規）の表示／非表示。
◆スクロールバー：スクロールバーの表示／非表示。
◆背景色を黒にする：黒い背景に白抜きの線と文字。
◆拡大時に線の太さを表示：線の太さの表示／非表示。
◆文字の反転禁止：文字の左右反転を禁止します。
◆文字にアミをかけない：
文字に白いフィルパターンでバックを隠します。
◆グループ編集時に他の図形を表示：
グループ編集時に他の図形を表示／非表示。
●光源図形の表示：3Dレンダリングの光源図形の表示／非表示。
*普段は【クリック−ドラッグ描画】、
【フローティング起点】、【アクティブ
ポイントを８個表示】にチェックを入
れます。
【描画】
◆クリック・ドラッグ描画：クリック−ドラッグ／クリック−クリック。
◆スクリーンヒント：スクリーンヒントの表示／非表示。
◆スクリーンヒント強調表示：スクリーンヒントをカラー強調。
◆フローティング起点：最初のスナップポイントの継続的表示。
◆アクティブポイントを８個表示：図形にハンドルを８個表示。
◆ずれを伴う複製：元の図形からずれて複製
／元の図形の同位置に重ねて複製。
◆基準線にスナップ：基準点から表示された座標基準線に吸着。
◆フルスクリーンカーソル：
ウィンドウ枠までのカーソルの表示 ／非表示。
◆スナップ角度の設定：
デフォルト値に新たな規制角度を付け加える
◆スナップ半径：スナップポイントとカーソルまでの距離設定。
◆円周の分割数：
円や円弧を線分又は多角形に変換時の分割数。
図形を生成する前に環境設定を行います。環境設定には【描画】、【画面】、【その他】、【3D】の
4項目があり、快適な作業環境にするための設定が行えます。
環境設定には【システムに保存】と【ファイルに保存】の２つのサブメニューがありますが、ここでは
【システムに保存】を使用します。【システムに保存】はシステムフォルダの【初期設定】フォルダに初期
設定書類として保存され、以後、環境設定の変更をするまではその設定が有効になります。
各種設定
・環境設定（一般的には初期設定）
